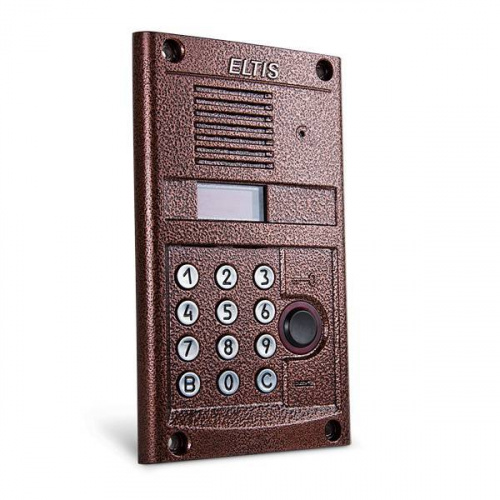

Блок вызова ELTIS DP400-RDC24

Блок вызова домофона DP400-RDC24(далее БВ) предназначен для работы в составе домофонного комплекса ELTIS400 и обеспечивает санкционированный доступ в подъезды, на лестничные клетки и квартиры жилых домов или на иные объекты в соответствии с одним из признаков:

общий цифровой код;
индивидуальный цифровой код;
бесконтактный электронный ключ;
нажатие кнопки абонентского пульта после разговора с посетителем.
БВ применяется для ограничения доступа в подъезды жилых домов, в организации и устанавливается на входную дверь или на стену около двери.

Примечание. Блок вызова DP400-RDC24 дополнительно обеспечивает реализацию функции видеонаблюдения.

СОСТАВ ДОМОФОННОГО КОМПЛЕКСА
блок вызова (БВ) DP400-RDC24;
блок питания (БП) PS2-хx (хx – модель блока питания, зависит от типа используемого замка);
коммутатор (КМ) КМ100-3 ... КМ100-7.1;
пульты абонентские (ПА) серий HS-400, HS-300 или аналогичные;
бесконтактный электронный ключ (брелок стандарта EM-Marine);
ключ ТМ DS1996 фирмы Dallas Semiconductor;
кнопка выхода В21(В23);
электромагнитный замок (МЕ300, МЕ400 или аналогичный).

ФУНКЦИИ БЛОКА ВЫЗОВА ДОМОФОНА
Функции абонент-посетитель:
коммутация «посетитель-абонент» в соответствии с набранным номером квартиры;
дуплексная связь «посетитель-абонент»;
отображение информации на пятиразрядном семисегментном индикаторе;
формирование звуковых сигналов при:
нажатии на кнопки клавиатуры;
вызове абонента;
открывании электромагнитного замка;
некорректных действиях пользователя;
отзвон жильцу на ПА при открывании двери подъезда ключом, записанным на его квартиру;
подсветка клавиатуры в темное время суток;
защита от подбора кодов и паролей;
защита от дубликатов ключей на основе MK2004;
защита от электрошокера;
управление различными типами электромагнитных замков:
нажатием кнопки абонентского пульта;
набором общего и (или) индивидуального кода открывания замка;
бесконтактным электронным ключом;
ключом ТМ DS1990 (при подключении к блоку вызова считывателя ключей ТМ);
нажатием кнопки "Выход".
Функции обслуживания:
программирование и управление системой с помощью цифровой клавиатуры;
доступ к программированию системы через пароль установщика;
возможность установки пароля администратора, неизвестного установщику;
доступ к программированию ключей и индивидуального кода каждого абонента через индивидуальный пароль;
программное регулирование времени открывания замка от 1с до 9с;
программное отключение отдельных абонентов;
программная регулировка громкости служебных звуковых сигналов;
сохранение информации в энергонезависимой памяти;
считывание и запись конфигурационных данных блока вызова c помощью ключа ТМ DS1996, для чего необходимо подсоединить с клеммами ML и GND блока вызова считыватель ST11 или ST12;
обмен информацией с АРМ «ЭЛТИС – Сервис».
обновление версии программы блока вызова c помощью ключа ТМ DS1996, для чего необходимо подсоединить с клеммами ML и GND блока вызова считыватель ST11 или ST12.

Технические характеристики
Тип кабеля связи с коммутатором: трехпроводный*;
Максимальное количество абонентов: 100;
Максимально допустимый номер квартиры: 1999;
Количество цифр в общем коде: 4;
Количество цифр в индивидуальном коде: 4;
Допустимое число попыток подбора кода или пароля: 3;
Максимальное количество электронных ключей: 700;
Количество комбинаций электронного ключа: 224;
Время, отведенное на ввод одной цифры номера квартиры: 5 с;
Время формирования сигнала вызова: 60 с;
Время, отведенное на ответ посетителю: 90 с;
Время срабатывания электромагнитного замка: 1…9 с;
Максимальная мощность потребления (без электромагнитного замка): 7 с;
Максимально допустимое сопротивление линии связи: 30 Ом;
Напряжение питания блока вызова: ~13...15, (+16…21) В;
Напряжение питания видеокамеры: 12 ± 10%** В;
Максимальный ток потребления видеокамеры: 150** мА;
Габаритные размеры: 125 х 210 х 40 мм;
Масса: 0.75 (0.8)** кг.

Примечание:
* Тип прокладки кабелей связи между коммутатором и пультами абонентскими – координатно-матричный.
** Для блока вызова DP400-RDC24.
Блок вызова соответствует климатическому исполнению УХЛ1.1 по ГОСТ15150-69:
температура окружающей среды: -40...+40°С;
относительная влажность: до 98% при 25°С 6 мес. в году;
атмосферное давление: (650...800) мм. рт. ст.
