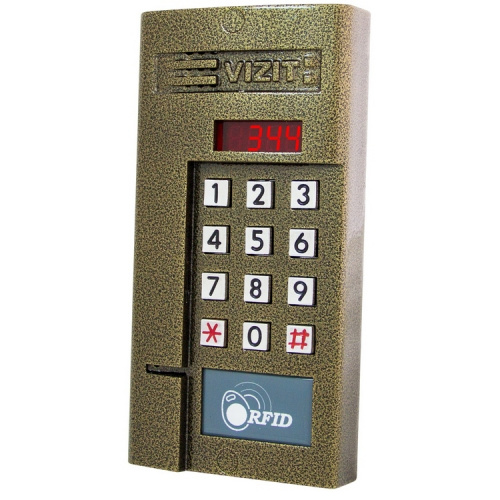

Блок вызова БВД-344R

Описание
блок вызова БВД-344R используется совместно с блоком управления БУД-302К-20, БУД-302К-80, БУД-302М как составная часть многоквартирного домофона VIZIT;
дуплексная громкоговорящая связь с абонентом;
подсветка клавиатуры;
4-х разрядный индикатор;
звуковая индикация режимов работы;
возможность выключения вызова отдельных квартир;
работа с пультом консьержа VIZIT (при использовании блока управления без встроенного коммутатора абонентских устройств);
программируемая продолжительность открывания замка - от 1 до 20 секунд;
открывание замка входной двери:
при нажатии кнопки открывания замка на устройстве квартирном переговорном УКП или мониторе во время связи;
при наборе 4-х значного общего кода;
при наборе 3-х значного индивидуального кода;
при нажатии кнопки для выхода;
ключами VIZIT-RF2.x.
габаритные размеры, мм, (ШхВхГ) - 87х171х24;
вариант установки - накладной;
диапазон рабочих температур, °C - от минус 40 до плюс 45.
Блок вызова домофона БВД-344R используется совместно с блоком управления серии 300 в составе многоквартирных домофонов VIZIT и обеспечивает двухстороннюю дуплексную связь между посетителем и абонентом, а также открывание замка двери подъезда - из квартиры в режиме разговора нажатием кнопки на абонентском устройстве, ключами VIZIT-RF2 или набором кода снаружи подъезда, нажатием кнопки EXIT изнутри подъезда.
Режимы работы домофона, набираемый номер квартиры индицируются на 4-разрядном светодиодном индикаторе.
Питание блока вызова и замка обеспечивается блоком управления.
Максимальное количество абонентов домофона определяется блоком управления и составляет:
до 20 абонентов при использовании БУД-302К-20;
до 80 абонентов при использовании БУД-302К-80;
до 200 абонентов при использовании БУД-302М;
Рекомендуется применять электромагнитные замки VIZIT-МL240, VIZIT-МL300, VIZIT-МL400 или электромеханические замки с сопротивлением обмотки не менее 10 Ом.
Запрещается использовать электромагнитные замки с сопротивлением обмотки менее 20 Ом, а также не имеющие цепей размагничивания.
Для выхода из помещения (при использовании электромагнитного замка) рекомендуется использовать кнопку ЕХIT 300М имеющую цепи аварийного управления электромагнитным замком.
При использовании блока управления БУД-302М для подключения абонентских устройств VIZIT (УКП) к подъездной линии домофона применяются блоки коммутации. Возможно применение блоков коммутации БК-4(М), БК-10, БК-30(М), БК-100(М). Возможно комбинированное использование разных типов блоков коммутации.
Блоки управления БУД-302К-20, БУД-302К-80 имеют встроенные коммутаторы на 20 и 80 абонентов соответственно. Абонентские устройства VIZIT (УКП) подключаются к этим блокам управления непосредственно, блоки коммутации не используются.
Для установки блока и дополнительной защиты от климатических воздействий рекомендуется использовать монтажный комплект МК-311 (козырек).
